다이어그램 그리기 좋은 도구, mermaid

문서를 작성할 때 도식도를 작성하거나, 데이터의 흐름등을 표현할 때 mermaid를 사용하곤 합니다.

notion에서 mermaid를 지원해서 사용하다보면 은근 편합니다.

flow, sequence, class, gantt 등 지원하는 차트의 종류도 다양합니다.

mermaid live 에서 바로 사용해보실 수 있습니다.

하지만 제한적인 디자인

하지만 mermaid에서 제공하는 테마 가 다소 제한적이라, 사용할 때 마다 조금 아쉬움이 남곤 했습니다.

mermaid에서 제공하는 themeCSS 옵션으로 CSS를 수정해서 사용해보려고 했는데, 다이어그램의 요소의 모양을 직접 변경하려면 svg HTML 태그를 직접 수정해야 한다는 사실을 알게 되어, 좀 더 규모를 키워서 프로젝트를 만들었습니다.

beautiful mermaid 로 그린 플로우 차트

왼쪽 이미지는 mermaid에서 기본적으로 제공하는 light theme로,

우측은 beautiful mermaid 를 사용해서 그린 플로우 차트입니다.

Beautiful Mermaid 에서 사용해보실 수 있습니다.

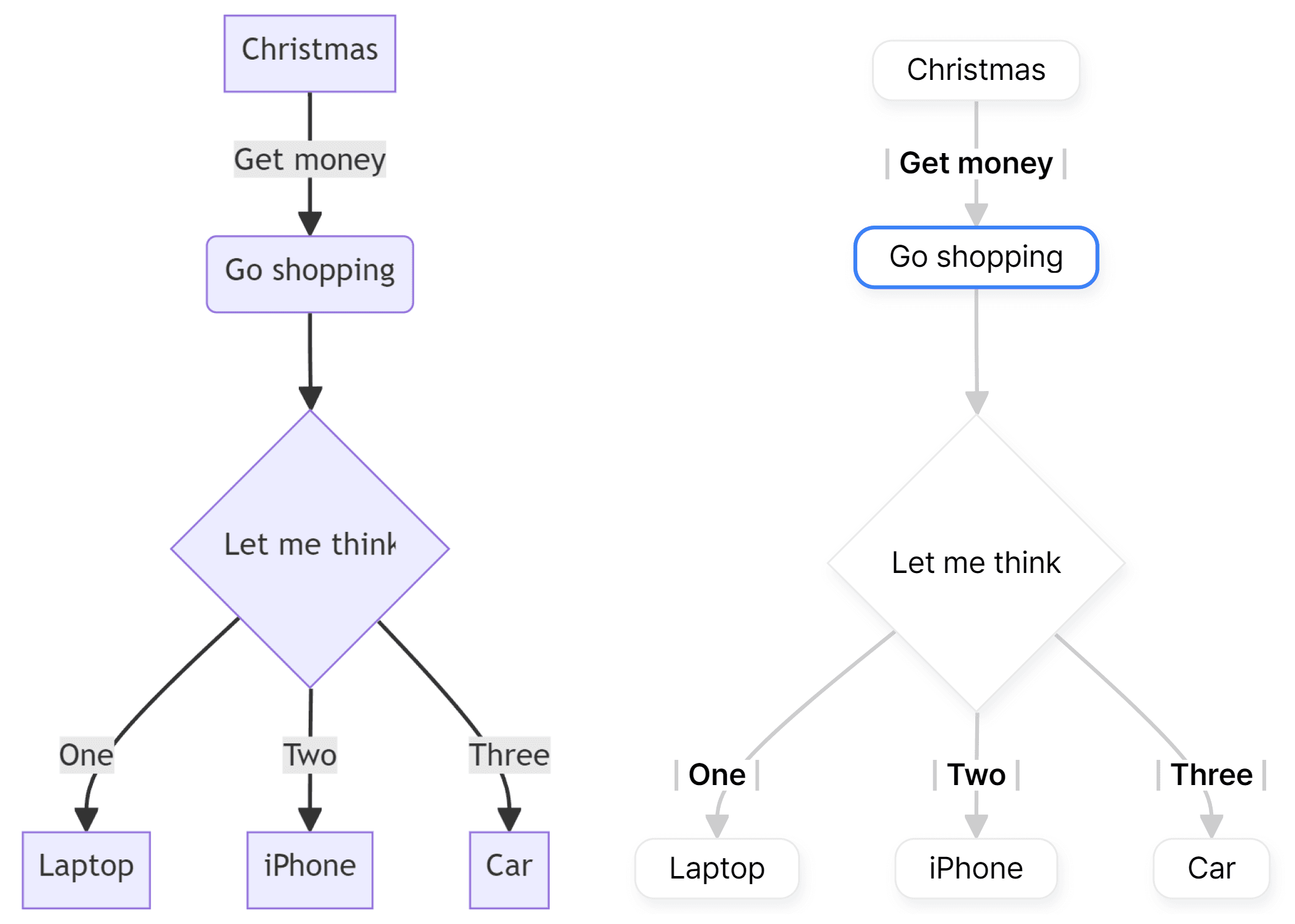

flowchart 디자인 (기본 테마 vs beautiful mermaid)

전체적으로 디자인을 하얗고, 둥글게 변경했고, 색상을 제거한 만큼 보기 쉽도록 쉐도우를 넣었습니다.

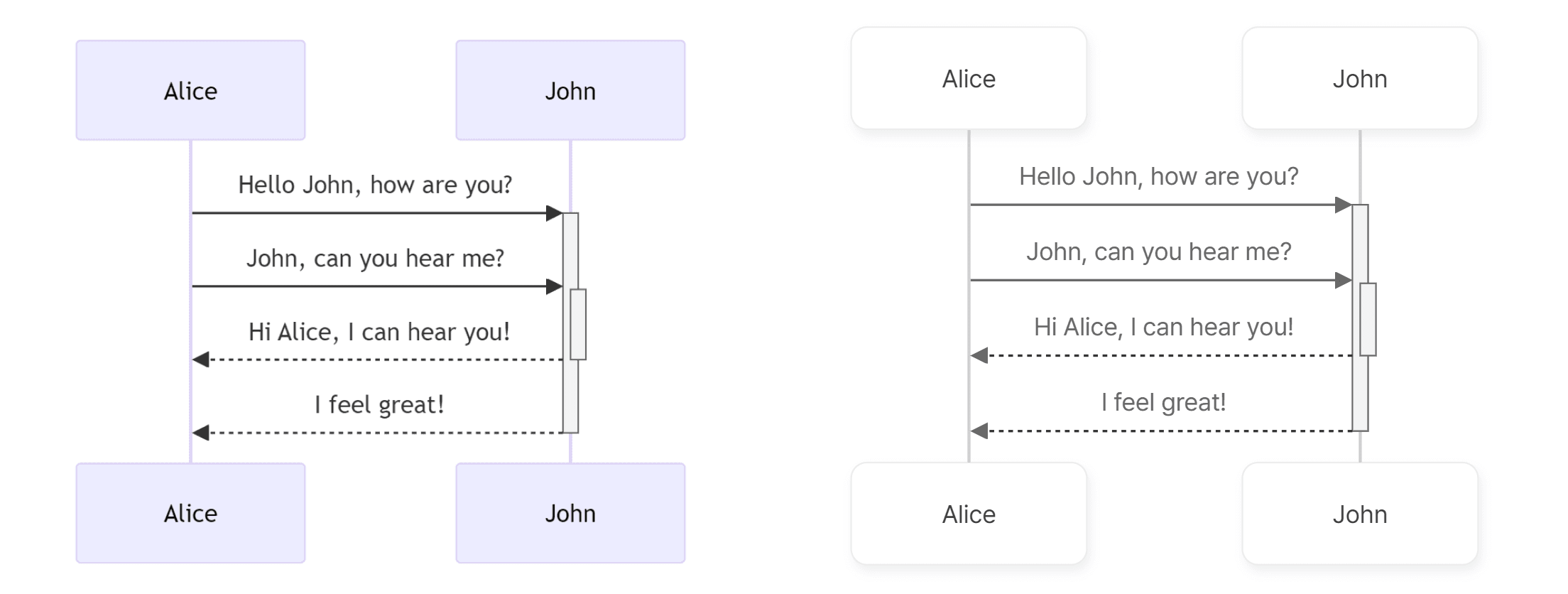

sequence 디자인 (기본 테마 vs beautiful mermaid)

flowchart 뿐 아니라 sequence chart도 비슷한 룩앤삘로 만들었습니다.

개발하기

디자인 변경 중 일부는 CSS로, 일부는 SVG를 수정하는 방식을 사용했습니다.

폰트의 색상이나, 크기, 노드의 색상 등 mermaid의 옵션 중 themeCSS으로 css를 커스터마이징 할 수 있습니다.


// css
.nodeLabel {
  color: #424242;
  font-size: 16px;
  padding: 5px 10px;
}

.edgeLabel {
  font-weight: 600;
  color: #424242;
  border: 2px solid #cdcdcd;
  padding: 1px 5px;
}

// typescript
mermaid.initialize({
    theme: "neutral",
    fontFamily: "Pretendard Variable",
    themeCSS: mermaidCSS,
});

SVG를 수정할 때는 render API를 사용하여 다이어그램 SVG 문자열을 얻었고,


const { svg } = await mermaid.render("mermaidid", mermaidString);

얻은 SVG 문자열을 DOMParser로 파싱하고, 이를 통해 다양한 시각적 효과를 SVG 요소에 직접 적용합니다.


const parser = new DOMParser();

const doc = parser.parseFromString(svgString, "text/html");
const svg = doc.body.querySelector("svg");

노드의 모서리를 둥글게 만드는 코드의 경우, svg의 rect는 border radius가 작동하지 않기 때문에, 관련 속성인 rx,ry를 설정해주어야 합니다.


[...this.svg.querySelectorAll(".basic.label-container")].forEach((rect) => {
  rect.setAttribute("rx", "10");
  rect.setAttribute("ry", "10");
});

추가로, 기존 meramid에는 없는 특정 노드를 하이라이팅 하는 기능을 추가했습니다.

flowchart의 흐름 중 강조하고 싶은 노드가 있을 때 사용할 수 있습니다.

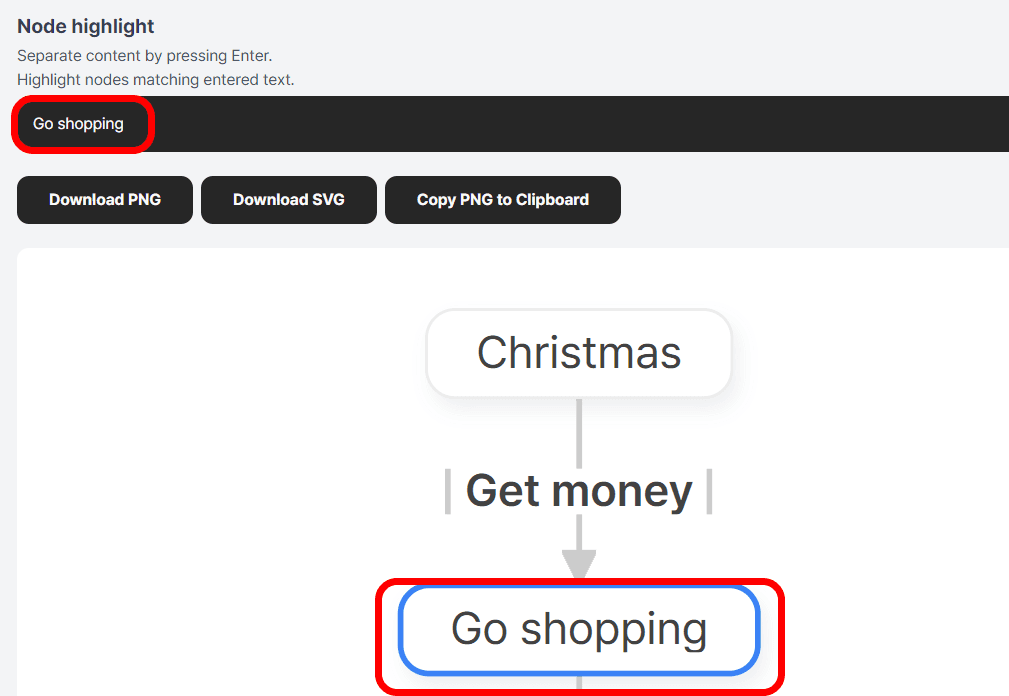

Node highlight 하단의 textarea에 강조할 텍스트를 적으면, 매칭되는 노드를 찾아 하이라이팅 해줍니다.

노드 하이라이팅

결론

meramid는 다이어그램을 그리기 위한 좋은 툴입니다 (마크다운 편집기와 궁합이 잘 맞아서 편합니다)
제공되는 디자인은 제한적이라, 새로운 디자인 스타일을 meramid에 적용하는 프로젝트를 개발했습니다.
URL은 https://beautiful-mermaid.vercel.app/ 입니다.
